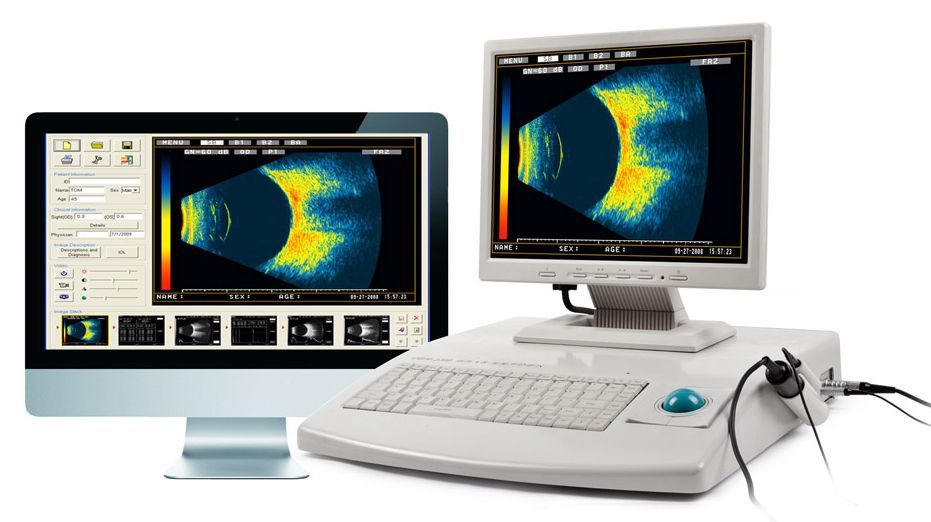

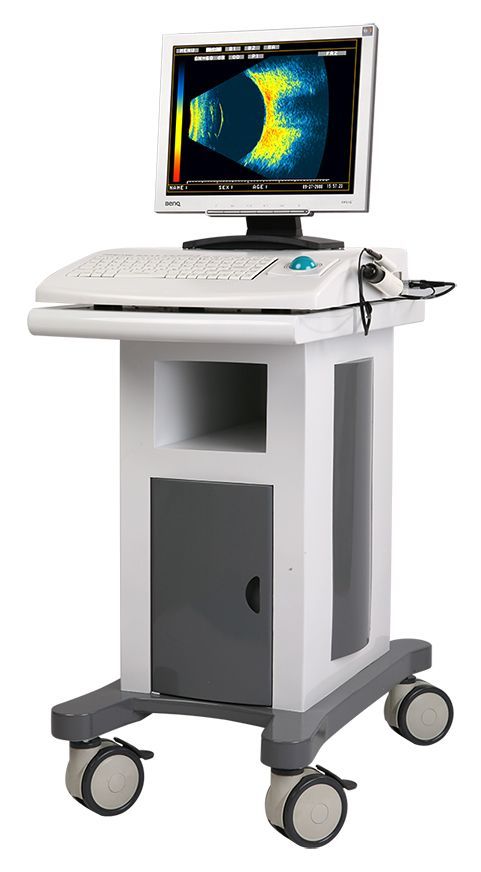

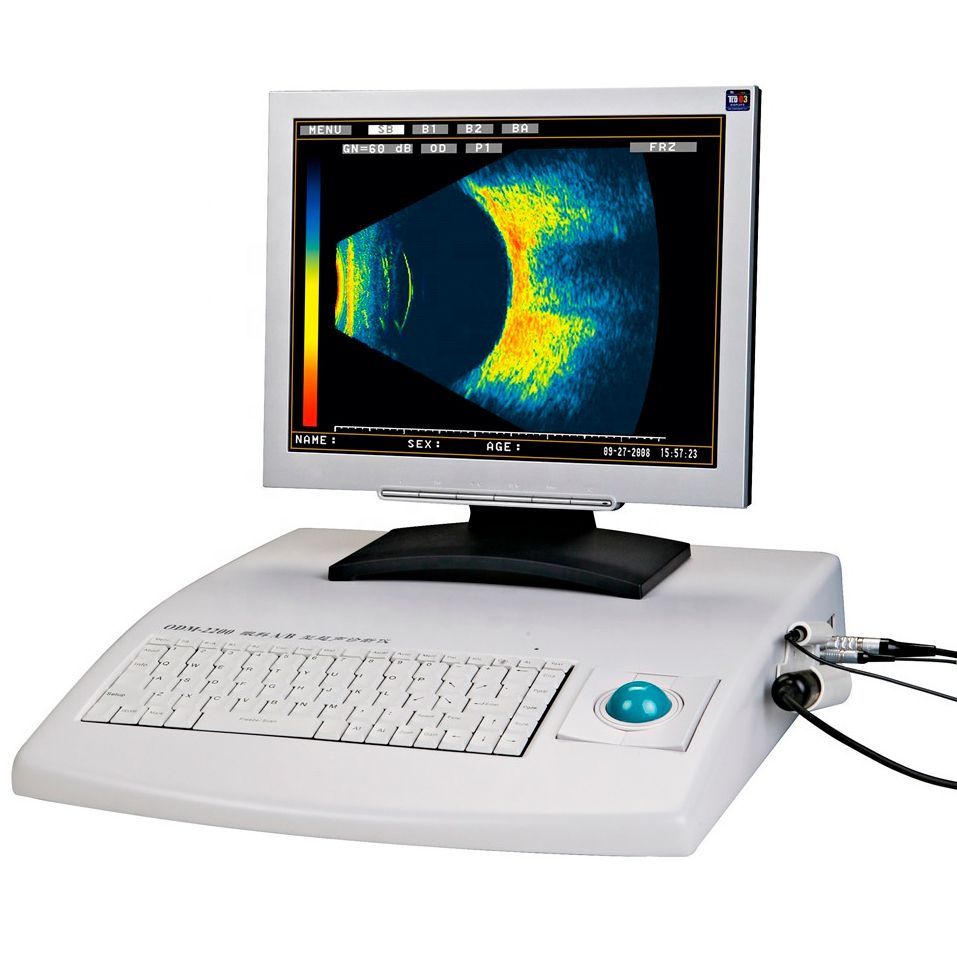

Ультразвуковой сканер ODM-2200 оснащен жидкокристаллическим пятнадцатидюймовым цветным экраном. Помимо вывода монохромных снимков в 256 оттенках серого предлагается 8 режимов отображения цветных изображений.
В числе специальных функций выделяется пятисекундная кинопетля, позволяющая просматривать исследуемую область в динамике. Готовые изображения можно автоматически постобрабатывать в четырех режимах.
А-сканирование проводится на выбор по одному из двух методов — контактному либо иммерсионному, с использованием жидкости. Автоматически измеряются четыре геометрических величины.
В систему интегрирована клавиатура с трекболом.
Особенности:
- ЖК-монитор высокого разрешения;
- кинопетля 5,6 секунд;
- усиление ≥98 дБ, регулируется;
- до 4 режимов обработки изображения в В-режиме;
- угол В-сканирования 53 градуса;
- B, B+B, B+A, A;
- расчет ИОЛ SRK/II, SRK-T, BINKHORST-II, HOLLADAY, HOFFER-Q, HAIGIS;
- сохранение до 50 групп результатов и 4 группы постоянных величин ИОЛ;
- память на 8 изображений;
- разрешение в В-режиме — осевое 0,2 мм; поперечное 0,4 мм.
Технические характеристики
| Дисплей |
15" |
| Изображение |
Цветное высокого разрешения |
| Режимы отображения |
B, B+B, B+A, A |
B-Скан, Спецификация
|
| Частота датчика, МГц |
10 |
| Угол сканирования |
53 градуса |
| Разрешение, мм |
Осевое ≤0.2, поперечное ≤0.4 |
| Усиление |
≥98 дБ, регулируется |
| Глубина измерения, мм |
34 ~ 60 |
| Увеличение |
6-ступенчатое регулирование |
| Регулировка глубины, мм |
0 ~ 15 |
| Динамический просмотр, сек |
5.6 |
| Кол-во сохраняемых изображений |
8 изображений |
| Цветное изображение |
Да, 8 режимов цветового воспроизведения |
| Тип измерения |
Расстояние, зона |
| Аннотация |
Да |
| Обработка изображений |
Да, до 4 режимов |
| Защита датчика |
Да |
| Серая шкала |
256 |
A-скан, Спецификация
|
|
| Частота датчика, МГц |
10, с красным светодиодом фиксации взгляда |
| Разрешение, мм |
0.01 |
| Усиление, дБ |
≥98, предел регулировки 0 ~ 59 |
| Точность биометрии, мм |
≤0.06 |
| Диапазон измерений, мм |
15 ~ 39 |
| Метод измерения |
Контактный/Иммерсионный |
| Измеряемые параметры |
Глубина передней камеры глаза, толщина хрусталика, длина стекловидного тела и аксиальная длина |
| Режим измерения |
Автоматический и ручной |
ИОЛ, Спецификация
|
|
| Формулы расчета |
SRK/II, SRK-T, BINKHORST-II, HOLLADAY, HOFFER-Q, HAIGIS |
| Возможности сохранения |
До 50 групп результатов и 4 группы постоянных величин ИОЛ |
Другое
|
|
| Клавиатура |
Встроенная |
| Трекболл |
Да |
